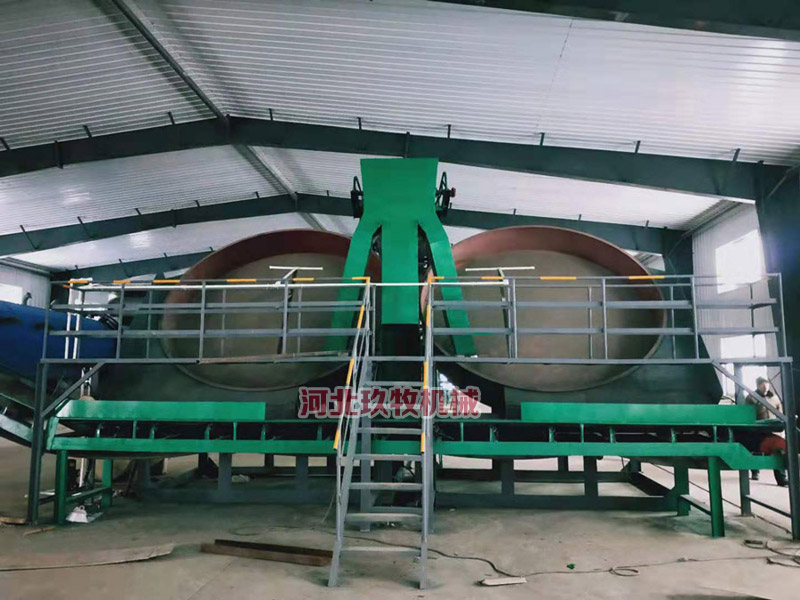

圓盤造粒機造粒盤圓采用整體圓弧結構,成粒率可達93%以上。造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。減速機與電動機采用柔性皮帶傳動,起動平穩,減緩沖擊力,提高設備使用壽命。造粒盤盤底采用多條輻射鋼板加強,堅固耐用,永不變形。加厚、加重、堅固的底座設計,不需地腳螺栓固定,造粒均勻、成粒率高、運轉平穩。圓盤造粒機結構新型新穎合理,重量減輕,高度降低。工藝布置靈活方便,適合老廠改造。大盤傾角可調節。采用角度墊片,調整靈活方便。采用獨特的無動力組合刮刀一體化使輔助功率消耗降低。大盤由盤體和盤節組成。降低主電機功率。盤節沿盤體可上下調節。盤節端部為邊法蘭,料球出盤時可保證料球不被拉傷、撕裂。
全新清淤設計,由無刮刀配合盤體獨特處理技術,成球效果好,不會出現大泥團,料球直徑90%在3-5mm。
圓盤造粒機結構:

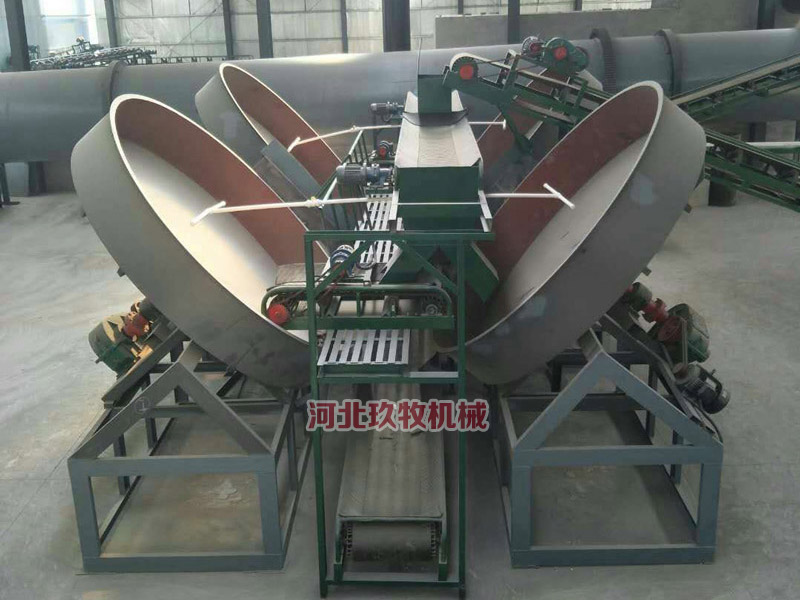

圓盤造粒機由大盤、大軸、傳動部分、機架、底座等組成。
、賵A盤造粒機主體,主體包括機架、調節部分和造粒圓盤等結構;
②主減速機一臺,輸入軸裝有皮帶輪;
、壑鼽c動機一臺,裝有皮帶輪一件;
④支撐造粒圓盤裝置,包括主軸一件、滾子軸承兩套、軸承座兩件; |
